Впровадження обладнанняt

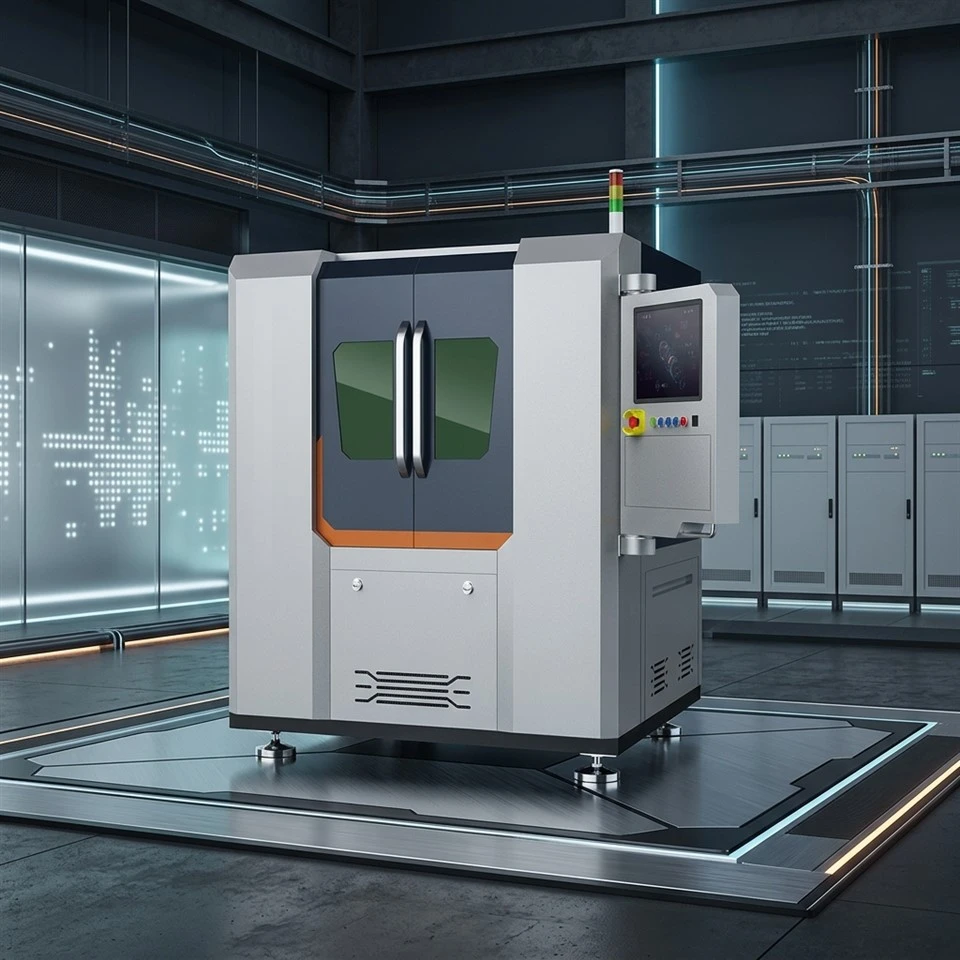

Цей високошвидкісний спіральний лазерний свердлильний верстат використовує мармурову точну платформу та замкнуту структуру XY-хрестового модуля, яка має високу жорсткість, ударостійкість і високу-стабільність швидкості; У поєднанні з системою позиціонування CCD та автоматичними функціями завантаження й вивантаження зліва й справа його можна використовувати для різання та маркування металізованої кераміки та керамічних підкладок.
Технічні дані
|
Пункт |
Параметр |
|
Довжина хвилі лазера |
1060-1080 нм |
|
Вихідна потужність лазера |
500-1000 Вт (опціонально) |
|
Максимальний діапазон різання |
300*300 мм |
|
Свердління отворів за секунду |
20 |
|
Товщина різання |
0,1-1 мм (залежно від матеріалу) |
|
Точність багаторазового позиціонування осі X/Y |
±3µm |
|
Мінімальна діафрагма |
10µm |
|
Швидкість обробки |
0-3000 мм/хв |
|
Максимальне прискорення |
1.0G |
|
Точність робочого столу |
Менше або дорівнює 0,015 мм |
|
Режим передачі |
Імпортований лінійний двигун із решіткою +0.1 мкм |
|
Повна потужність машини (без вентилятора) |
Менше або дорівнює 6 кВт |
|
Загальна вага всієї машини |
Близько 1500 кг |
|
Зовнішній розмір (довжина*ширина*висота) |
1500*1400*1800 мм (для довідки) |
застосування
|
Промисловість |
застосування |
Вимоги до буріння |
Переваги |
|
Побутова електроніка |
Керамічна задня кришка та середня-рамка для мобільних телефонів/годинників |
Отвір для антени, отвір для мікрофона (Φ0,1–0,5 мм) |
Висока округлість, відсутність сколів по краях, сумісний із сигналами 5G |
|
Напівпровідникова апаратура |
Ізоляційне кільце вакуумної порожнини, пластинчастий диск |
Отвори для охолодження та позиціонування (Φ0,5–2 мм, товщина 2–5 мм) |
Глибокий отвір має хорошу вертикальність і надійну герметизацію. |
|
Автомобільна електроніка |
Ізолятор свічки запалювання з оксиду алюмінію, корпус датчика |
Випускний отвір, наскрізний-отвір датчика (Φ1–3 мм) |
Стійкість до високих температур, відсутність забруднення, стабільність у партіях |
|
LED/оптоелектроніка |
Підкладка з оксиду алюмінію (товстоплівковий контур) |
Наскрізні отвори/отвори для розсіювання тепла (Φ0,2–1 мм) |
Стінки отвору гладкі і не впливають на роботу схеми. |
|
Медичне обладнання |
Глиноземні ручки хірургічних інструментів, стоматологічні каркаси |
Монтажні отвори, отвори проточного каналу |
Термічні пошкодження не впливають на біосумісність |
Мобільна версія:
|
Промисловість |
Побутова електроніка |
|
застосування |
Керамічна задня кришка та середня-рамка для мобільних телефонів/годинників |
|
Вимоги до буріння |
Отвір для антени, отвір для мікрофона (Φ0,1–0,5 мм) |
|
Переваги |
Висока округлість, відсутність сколів по краях, сумісний із сигналами 5G |
|
Промисловість |
Напівпровідникова апаратура |
|
застосування |
Ізоляційне кільце вакуумної порожнини, пластинчастий диск |
|
Вимоги до буріння |
Отвори для охолодження та позиціонування (Φ0,1–1 мм, товщина 0,1–1 мм) |
|
Переваги |
Глибокий отвір має хорошу вертикальність і надійну герметизацію. |
|
Промисловість |
Автомобільна електроніка |
|
застосування |
Ізолятор свічки запалювання з оксиду алюмінію, корпус датчика |
|
Вимоги до буріння |
Випускний отвір, наскрізний-отвір датчика (Φ0,1–1,5 мм) |
|
Переваги |
Стійкість до високих температур, відсутність забруднення, стабільність у партіях |
|
Промисловість |
LED/оптоелектроніка |
|
застосування |
Підкладка з оксиду алюмінію (товстоплівковий контур) |
|
Вимоги до буріння |
Наскрізні отвори/отвори для розсіювання тепла (Φ0,1–1 мм) |
|
Переваги |
Стінки отвору гладкі і не впливають на роботу схеми. |
|
Промисловість |
Медичне обладнання |
|
застосування |
Глиноземні ручки хірургічних інструментів, стоматологічні каркаси |
|
Вимоги до буріння |
Монтажні отвори, отвори проточного каналу |
|
Переваги |
Термічні пошкодження не впливають на біосумісність |
